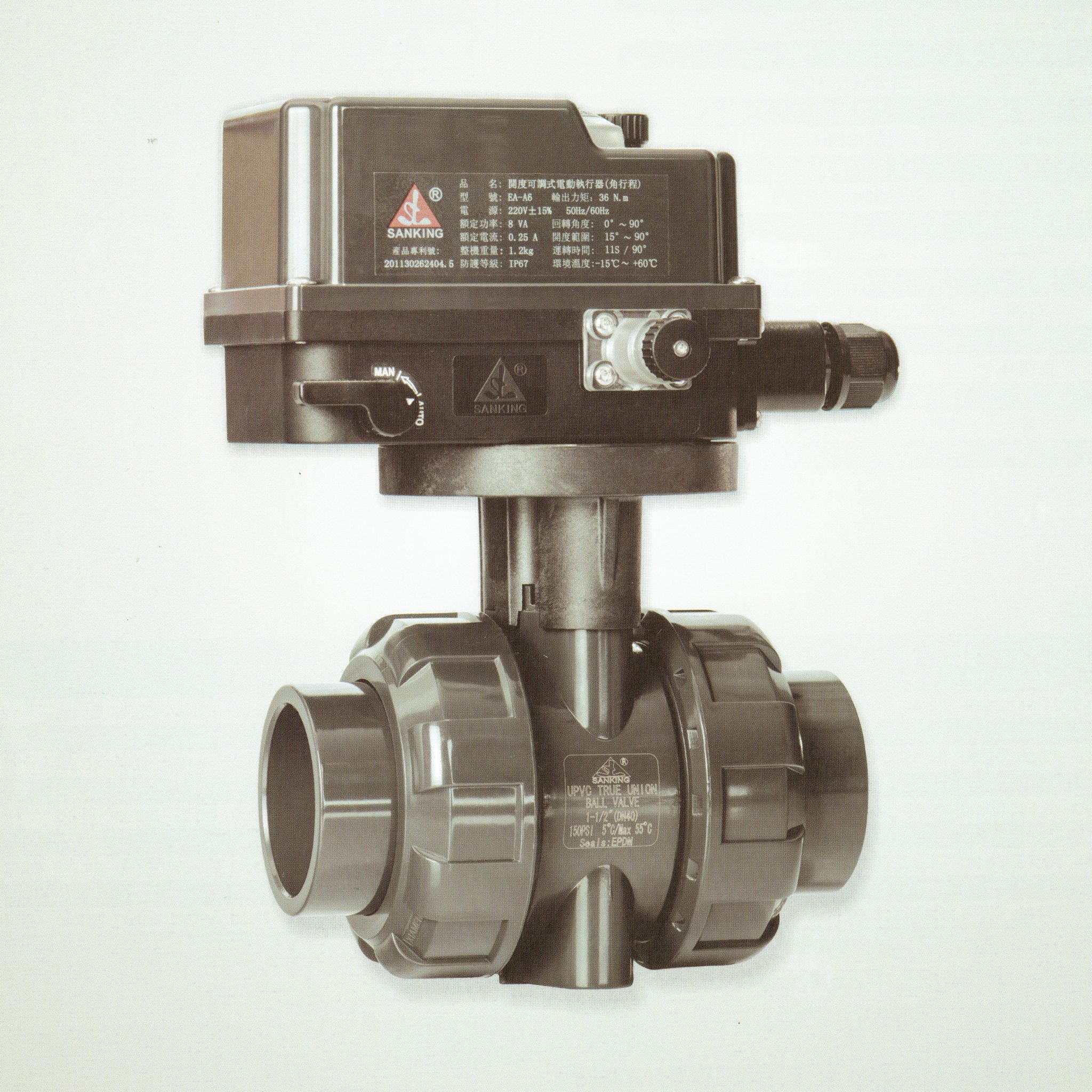

SANKING Válvula de Bola Doble Eléctrica KVE
Descripción
Ventajas:
1) Actuador mediante prueba de impacto, prueba de ácido y álcali, el material cumple con SGS.
2) La apertura de la válvula se puede ajustar de 15 grados a 90 grados.
3) La conexión del actuador y la válvula de acuerdo con la norma ISO 5211.
4) El material ha sido modificado por nanometros, mejorando la durabilidad, y resistencia al envejecimiento.
5) Materias primas añaden absorción anti ultravioleta y antioxidantes, mejorando la durabilidad, resistencia al envejecimiento.
6) Prueba de presión al 100% antes de salir de la fábrica.
7) Abertura del actuador eléctrico ajustable (15°~ 90°)
8) Con función de protección mecánica del engranaje
9) Cubierta de cableado externo
10) Nivel de protección EA-A6 a través de la certificación SGS IP67
Nivel de protección EA-A7 a través de la certificación SGS IP66
11) Desaceleración de siete etapas, mayor relación de transmisión, consume menos electricidad.
Descripción:
1) Material: UPVC, CPVC, PHP, PVDF
2) Dimensiones: 1/2 «» – 4 «»; 20 mm-110 mm; DN15-DN100
3) Estándar: ANSI, DIN, JIS
4) Conexión: zócalo, rosca (NPT, PT, BSPF), soldadura, soldadura
5) Presión de trabajo: 150 PSI
6) Temperatura de funcionamiento: UPVC (5 ~ 55 ° C); CPVC y PPH (5 ~ 90 ° C); PVDF (-20 120 ° C]). ~
7) de los colores de la manija:. rojo, azul, verde, naranja
color de la carrocería: de PVC (gris oscuro), el CPVC (gris claro), PPH (beige), de PVDF (marfil)
Unidad: MM
TAMAÑO d d1 d2 D L L1 L2 L3 P H F M I Torque de Funcionamiento (N . M)
ANSI DIN JIS CNS ANSI DIN JIS CNS ANSI / JIS / CHS DIN ANSI / JIS / CHS DIN
½“ (15) 15 21.54 20.30 22.40 22.40 21.23 20.10 21.73 21.90 54.00 104.80 92.00 22.30 16.00 60.00 52.00 180.00 174.00 31.00 -- M6 2.00
¾“ (20) 20 26.87 25.30 26.45 26.40 26.57 25.10 25.69 25.90 63.00 113.00 100.00 25.50 19.00 62.00 54.00 180.00 183.00 33.00 -- M6 2.50
1“ (25) 25 33.65 32.30 32.55 34.50 33.27 32.10 31.70 33.90 73.50 127.20 114.00 28.60 22.00 70.00 62.00 180.00 193.50 40.00 -- M6 4.00
1 ¼“ (32) 32 42.42 40.30 38.60 42.50 42.04 40.10 37.65 41.90 84.50 142.00 130.00 32.00 26.00 78.00 70.00 180.00 216.00 52.00 -- M8 5.00
1 ½" (40) 40 48.56 50.30 48.70 48.60 48.11 50.10 47.74 47.90 98.00 157.50 151.50 35.00 32.00 87.50 79.50 180.00 230.00 52.00 -- M8 7.50
2" (50) 50 60.63 63.30 60.80 60.60 60.17 63.10 59.78 59.90 118.00 171.00 38.00 95.00 85.00 180.00 260.70 70.00 -- M8 10.00
2 ½" (65) 63 73.38 75.30 76.60 76.70 72.85 75.10 75.68 75.90 150.00 238.50 47.00 144.50 132.50 180.00 294.30 84.00 45.00 M10 15.00
3" (80) 75 89.31 90.30 89.60 89.70 88.70 90.10 85.55 88.90 169.00 268.00 51.00 166.00 150.00 212.00 340.30 84.00 45.00 M10 20.00
4" (100) 97 114.76 110.40 114.70 115.00 114.10 110.10 113.60 113.80 211.00 318.00 61.00 196.00 172.00 212.00 401.00 121.00 49.00 M12 28.00
